5.3. Внедрение нового оборудования ПС и элементов ВЛ

Для ОАО «Тюменьэнерго» приоритетными направлениями повышения надежности работы оборудования при проведении модернизации, технического перевооружения и реконструкции являются применение нового и более совершенного оборудования и материалов.

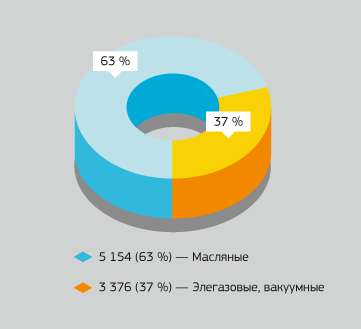

объем выключателей 10(6)-220 кв, шт.

Замена масляных выключателей на элегазовые и вакуумные является одним из основных направлений применения нового оборудования в ОАО «Тюменьэнерго». Элегазовые и вакуумные выключатели, в отличие от находящихся в эксплуатации в настоящее время масляных, являются новым, более совершенным поколением коммутационного оборудования. У них есть ряд преимуществ: взрыво- и пожаробезопасность, они обладают повышенными показателями надежности, долговечности, имеют высокие технические показатели, просты в обслуживании. Благодаря отказу от использования масла снижается опасность природных загрязнений. В ОАО «Тюменьэнерго» запланирована поэтапная замена масляных выключателей на элегазовые и вакуумные с окончанием этих работ к 2030 году. Основные объемы замен, до 85 % от парка выключателей, планируется произвести в ближайшие 12 лет.

Надежность работы линий электропередачи является необходимым условием безаварийной работы энергосистемы, в связи с чем ОАО «Тюменьэнерго» ежегодно реализует мероприятия, обеспечивающие высокую надежность работы ЛЭП.

Для исключения падения опор, чьи фундаменты потеряли несущую способность из-за морозного пучения, разрушения или размыва, проводятся работы по перестановке опор на новые фундаменты. В 2010 году были начаты работы по разработке конструкции фундаментов опор, не подверженных морозному пучению, на основе свай крестовидного профиля. 15 декабря 2011 года на заседании научно-технического совета ЕЭС были одобрены результаты первого этапа данной работы. Следующим этапом работы будут натурные испытания конструкций фундаментов из свай крестовидного профиля, испытания запланированы на 2012–2013 годы.

Для повышения надежности работы ВЛ в суровых климатических условиях (сверхнизкие температуры, изморозевые отложения, вибрация, пляска, ветровые нагрузки) и защиты проводов и грозозащитных тросов ВЛ-35-110 кВ, успешно применяются спиральная линейная арматура и многочастотные гасители вибрации. Их применение позволило практически полностью исключить обрывы проводов и тросов по причине усталостных разрушений металла и подтвердило высокую степень защищенности проводов и грозотросов.

В 2011 году продолжались работы по повышению грозоупорности ВЛ, был реализован проект повышения грозоупорности ВЛ-110 кВ Урай–Новая–1,2 с применением комбинированного метода защиты ВЛ.

Повышенная вибрация и «пляска», характерные для районов эксплуатации Северных ЭС, приводят к преждевременному усталостному повреждению металла проводов и тросов. Для борьбы с этими явлениями в 2011 году продолжались работы по совершенствованию нового типа гасителя «пляс-ки» ГПС. Пролеты ВЛ в 2010 году были оснащены датчиками контроля «пляски» и используются для сбора информации с целью определения наиболее эффективных схем защиты ВЛ и доработки опытных гасителей «пляски». По результатам прохождения ОЗП 2011–2012–2013 годов на основе собранной информации будут сделаны выводы об эффективности гасителей «пляски» типа ГПС и целесообразности их использования.

Опыт эксплуатации реклоузеров в электрических сетях 0,4-10 кВ ОАО «Тюменьэнерго» указывает на целесообразность их применения, которая выражается в:

  • повышении надежности электроснабжения потребителей;
  • снижении недоотпуска электроэнергии.

Особенно эффективно применение реклоузеров на ВЛ большой протяженности, имеющих участки, на которых затруднен осмотр и отыскивание мест повреждения. Секционирование ВЛ при этом позволяет существенно снизить затраты и время на отыскивание мест повреждения и сохранить электроснабжение потребителей, питающихся от неповрежденного участка ВЛ.

На основании накопленного опыта эксплуатации реклоузеров, имеющей только положительные оценки, в 2011 году установлено 10 шт.
реклоузеров в распределительных сетях 10 кВ ОАО «Тюменьэнерго». Работа по установке реклоузеров будет продолжена и в 2012 году.

Выполнение программ повышения надежности работы энергосистемы (электроснабжения потребителей)

Большое внимание уделяется в ОАО «Тюменьэнерго» преодолению старения основных фондов электрических сетей и электросетевого оборудования за счет увеличения масштабов работ по их реконструкции и техническому перевооружению. Все работы по техническому перевооружению и реконструкции выполняются с применением современного оборудования и новых технологий.

Наиболее значимые работы на объектах ОАО «Тюменьэнерго», выполненные в 2011 году для обеспечения надежного электроснабжения городов, населенных пунктов и промышленных потребителей:

По оборудованию подстанций

По линиям электропередачи

Замена устаревшего парка масляных выключателей 110 кВ на современные элегазовые, вакуумные — 45 шт.

Монтаж ограничителей перенапряжения (ОПН) —
321 шт.

Замена фарфоровой опорно-стержневой изоляции разъединителей 110 кВ на полимерную и фарфоровую — 1 574 шт.

Перестановка опор на поверхностный фундамент — 61 шт.

Замена маслонаполненных вводов на оборудовании 110 кВ на вводы с твердой изоляцией — 113 шт.

Усиление фундаментов (в т.ч. ж/б) опор — 81 шт.

Применение ячеек 6-10 кВ с вакуумными выключателями — 105 шт.

Установка комплектов спиральной арматуры и многочастотных гасителей вибрации — 10 199 шт.

В 2012 году планируется выполнить следующие наиболее значимые работы:

Объект

Аварийный очаг, узкое место

Мероприятия по устранению в 2012 году

Линии эл. передачи 35-110 кВ

Разрушение стоек

ж/б опор

Замена дефектных стоек ж/б опор ВЛ 35-110 кВ — 42 шт.

Морозное пучение фундаментов опор.

Частичное повреждение фундаментов, снижение
несущей способности фундамента в слабых грунтах

Перестановка опор на новый фундамент — 9 шт.

Усиление фундаментов опор — 287 шт.

Износ грозотроса по причине множественных
ударов молний, «пляски» и виброизноса

Замена грозотроса — 20,4 км

Виброизнос провода

Установка спиральной арматуры — 1 682 комплекта, установка многочастотных гасителей вибрации — 7 076 шт.

Замена провода — 23,7 км

Кроме того, для устранения «узких» мест по видам подстанционного оборудования запланированы следующие работы:

  • ремонт выключателей ВМТ-110 кВ — 49 шт. с заменой фарфоровых покрышек — 250 шт.;
  • замена опорно-стержневой изоляции
    35-110 кВ — 2 084 шт.;
  • замена вводов 35-110 кВ силовых трансформаторов — 229 шт.
