Уникальный проект: «Тюменьэнерго» проверяет на прочность композитные опоры

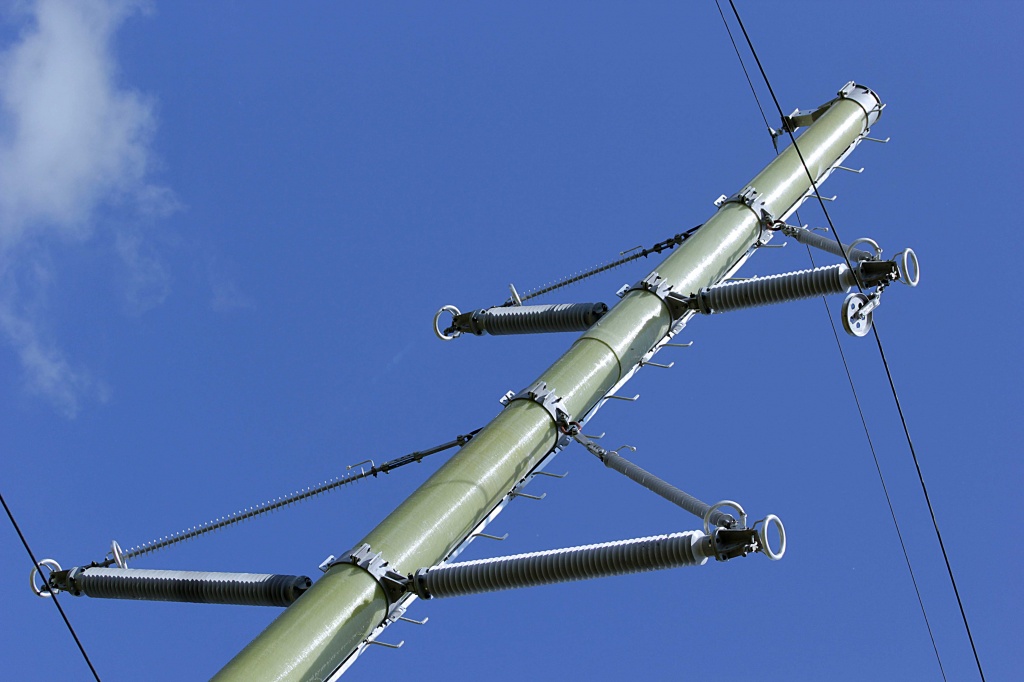

На юге Тюменской области энергетики ввели в опытную эксплуатацию опоры линий электропередачи 110 кВ из стеклопластикового композита. Новые опоры заменили старые – железобетонные – в рамках программы реновации оборудования ОАО «Тюменьэнерго». Это первый опыт применения опор из композитных материалов в Западной Сибири.

Опытной площадкой для инновационного проекта стали объекты филиала ОАО «Тюменьэнерго» Тюменские распределительные сети. Опоры смонтированы в Казанском и Ялуторовском районах Тюменской области на одноцепной линии Ишимского ТПО 110 кВ «Казанка - Дубынка» и двухцепной линии Южного ТПО «Декабристов - Криволукская», «Декабристов - Беркут». Первый опыт монтажа композитных опор в Западной Сибири завершился успешно, более того, экспериментальное оборудование уже прошло «боевое крещение»: практически сразу же Тюменская область попала в зону активности обширного циклона, который обеспечил региону неделю аномальных осадков, ветра и несвойственного летним месяцам понижения температуры. Теперь еще и персонал «Тюменьэнерго» в течение года будет испытывать инновационное оборудование, по итогам экспертная комиссия подготовит заключение о возможности применения опор такого типа в строительстве высоковольтных линий электропередачи и рекомендации по дальнейшему использованию.

Опоры из композитных материалов рассматриваются как реальная альтернатива бетонным и металлическим предшественникам, уже сейчас очевиден ряд их преимуществ. Срок эксплуатации этого оборудования - от 65 до 125 лет, в зависимости от условий. Материал опор инертен, не подвержен коррозии и гниению и не оказывает влияния на окружающую среду. Необходимый цвет можно задать уже в процессе производства, а это означает снижение затрат на регулярную окраску конструкций во время эксплуатации.

За счет того, что композиты способны поглощать больше энергии упругой деформации, чем, например, сталь, эти опоры более устойчивы к ветровым нагрузкам, характерным для Тюменской области и автономных округов, обледенению, налипанию снега. Не так давно опыт применения композитных опор был признан успешным в Норвегии, где климат варьируется от умеренного морского до субарктического.

Сочетание высокопрочных эпоксидных смол с технологией особой намотки стекловолокна дает наилучшее соотношение прочности и веса. Относительно небольшой вес композитных опор уменьшает время транспортировки, не требует использования специальной техники при монтаже. Поэтому такие опоры могут решить проблему возведения линий электропередачи в труднодоступных удаленных точках. «Вес двухцепной композитной опоры - около 2,3 т, и ее длина в транспортном положении – до 10,5 м - позволяют перевозить конструкции без применения спецтехники, практически в обычном КАМазе», - отмечает главный инженер Южного ТПО филиала ОАО «Тюменьэнерго» Тюменские распределительные сети Сергей Степаненко. Для сравнения: вес аналогичной железобетонной опоры больше в 2,5 раза.

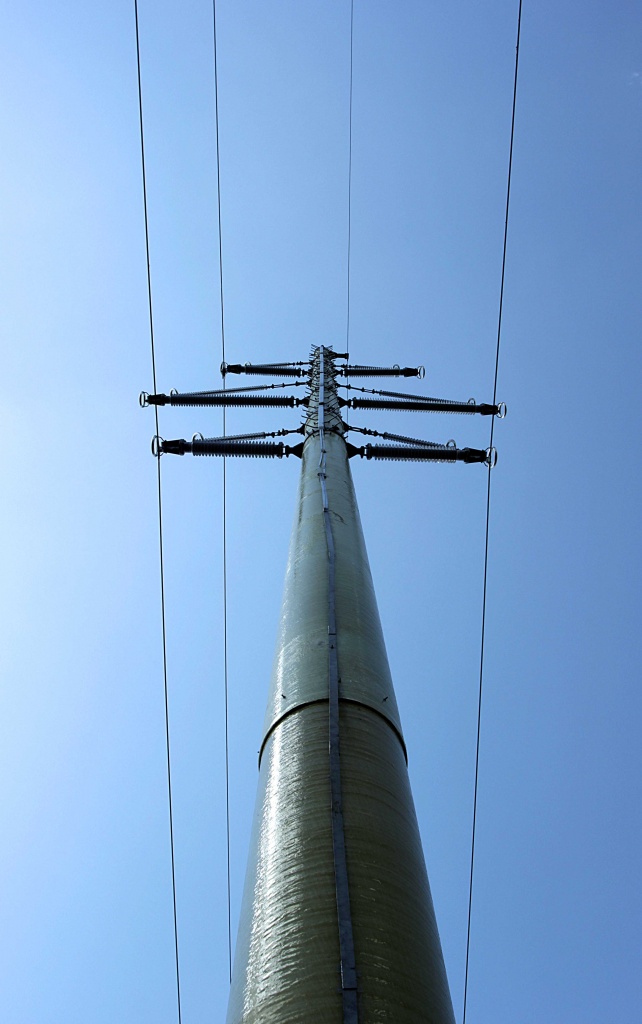

Интересно, что опора состоит из модулей, близких по форме к конусу. К месту сборки опоры доставляют в разобранном виде, при этом нижний – самый большой по габаритам и диаметру модуль – является одновременно и футляром для остальных элементов конструкции.

Стоит отметить, что за разработку композитных опор компания-производитель – ЗАО «Феникс - 88» (г.Новосибирск) - получила диплом Международной специализированной выставки «Электрические сети России» - 2011 в номинации «Инновационный потенциал». Однако, как известно, от проекта до серийного производства долгий путь. Первый этап проекта – установка опор – завершен. Главная общая задача специалистов «Тюменьэнерго» и разработчиков на втором этапе – за время опытной эксплуатации увидеть не только плюсы, но, что гораздо важнее, минусы оборудования, детально разобраться во всех деталях эксплуатации, оценить работу в критических условиях, исключить все «узкие» места, ответить на все вопросы об удобстве техобслуживания и ремонта ЛЭП, смонтированных на таких опорах.

Опыт эксплуатации композитных опор на юге Тюменской области позволит объективно оценить перспективы их использования не только в этом регионе, но и в отрасли в целом - считают специалисты «Тюменьэнерго». Ведь сегодня – это всего лишь эксперимент, а завтра он может стать обычным делом для всей энергетики.
