4.5.  Оперативно-технологическое управление

Годовой максимум нагрузки Тюменской энергосистемы зафиксирован 24.12.2009 г. в 18.00 ч и составил 11 128 МВт (при суммарной нагрузке электростанций 11 274 МВт).
Прирост нагрузки к максимуму 2008 г. составил 1,8 %, что свидетельствует о стабильности потребления электроэнергии в Тюменском регионе в 2009 г. (в условиях мирового финансового кризиса).

В ОАО «Тюменьэнерго» организован ЦУС, выполняющий неоперационные функции.

Учитывая территорию и объемы оперативного обслуживания, совместно с ОАО «Холдинг МРСК» принято решение о сохранении существующей структуры оперативно-технологического управления ОАО «Тю­мень­энер­го» с выполнением ЦУС ОАО «Тюменьэнерго» неоперационных функций, включающих в себя:

1. Обеспечение исполнения:

  • Регламента передачи оперативной информации о технологических нарушениях;
  • Регламента предоставления оперативной и отчетной информации.

2. Обеспечение информационного обмена оперативной информацией о чрезвычайных ситуациях, технологических нарушениях, воздействиях неблагоприятных погодных и стихийных явлений, пожарах и несчастных случаях на объектах Общества с региональными подразделениями ОАО «СО ЕЭС», ОАО «ФСК ЕЭС», Минэнерго России, МЧС России, Ростехнадзора и т.п.

3. Мониторинг состояния, оперативный анализ и прогнозирование развития оперативной ситуации в ДЗО на основе поступающей информации в нормальных условиях функционирования электрической сети и при возникновении чрезвычайных ситуаций, технологических нарушений, воздействиях неблагоприятных погодных, стихийных явлений, а также в особые периоды функционирования электрических сетей (грозовой период, паводок, экстремально низкие температуры и т.п.).

4. Формирование отчетов, справок по оперативной ситуации в Обществе.

5. Оперативный контроль выполнения и анализ эффективности принимаемых решений по ликвидации последствий чрезвычайных ситуаций, технологических нарушений, воздействия неблагоприятных погодных и стихийных явлений.

6. Контроль достоверности оперативной информации о чрезвычайных ситуациях, технологических нарушениях, воздействиях неблагоприятных погодных и стихийных явлений, представляемой в Общество и ОАО «Холдинг МРСК».

7. Выявление сетевых ограничений в работе электросетевого комплекса на основании анализа оперативной информации о технологических нарушениях в соответствии с требованиями к схемно-режимной надежности.

8. Формирование предложений в части мероприятий по повышению надежности функционирования электросетевого комплекса по направлениям:

  • устранение сетевых ограничений в работе электросетевого комплекса;
  • повышение наблюдаемости и управляемости электросетевого комплекса;
  • проведение аварийно-восстановительных работ.

9. Участие в планировании работ по реконструкции и вводу новых объектов электрических сетей ОАО «Тю­мень­энер­го», централизация работы по планированию сроков проведения ремонтов электросетевых объектов.

10. Определение объемов противоаварийной автоматики и средств автоматического регулирования, установленных на объектах ОАО «Тю­мень­энер­го» совместно с филиалом ОАО «СО ЕЭС» «Тюменское РДУ» для надежной параллельной работы Общества в составе ЕЭС.

11. Выполнение расчетов текущих и перспективных режимов работы электрических сетей ОАО «Тю­мень­энер­го» для обоснования ввода новых объектов или оборудования и организация электрических расчетов в филиалах ОАО «Тю­мень­энер­го».

12. Согласование нормальных и ремонтных схем электрических соединений основных энергообъектов ОАО «Тю­мень­энер­го».

ЦУС проводит комплекс мероприятий по подготовке распределительного электросетевого комплекса ОАО «Тю­мень­энер­го» к прохождению ОЗП (осенне-зимний период) Общества:

1. Анализ нормальных, ремонтных и аварийных схем и режимов работы электрических сетей ОАО «Тю­мень­энер­го», их согласование, разработку мероприятий по повышению надежности работы электрических сетей.

2. Анализ аварийных отключений и действий оперативного персонала филиала ОАО «СО ЕЭС» «Тюмен­ское РДУ», филиалов ОАО «Тю­мень­энер­го» по устранению аварийных ситуаций в Обществе.

3. Рассмотрение и согласование заявок на изменение эксплуатационного состояния, включение нового оборудования электростанций и подстанций, линий электропередачи.

4. В области оперативно-технологического управления:

  • круглосуточное информационное ведение работы электрических сетей ОАО «Тю­мень­энер­го»;
  • формирование предложений по поддержанию режима работы сетей на условиях максимальной надежности и экономичности передачи электрической энергии.

5. Контроль уровней напряжения, загрузки линий, тpансфоpматоpов, их соответствие заданным величинам, величины и направления перетоков.

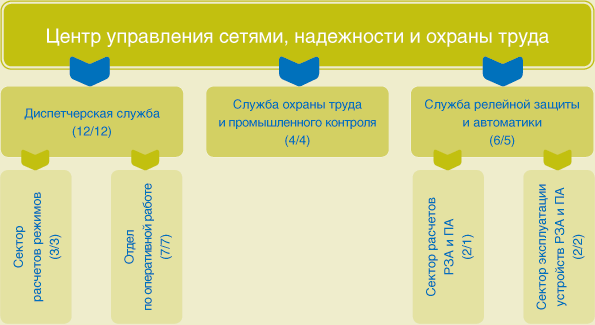

Организационная структура ЦУС ОАО «Тюменьэнерго»

Центр управления сетями, надежности и охраны труда
Центр управления сетями, надежности и охраны труда

В структуре оперативно-технологического управления ОАО «Тюменьэнерго» 12 оперативно-диспет­черских служб (ОДС), которые выполняют операционные функции в соответствующих зонах эксплуатационной ответственности (в отношении объектов: ОАО «Тюменьэнерго», филиала ОАО «ФСК ЕЭС» – МЭС Западной Сибири, потребителей Тюменской энергосистемы).


Количество и численность структурных подразделений

Наименование филиала

ОАО «Тюменьэнерго»

ЦДС ОАО «Тюменьэнерго»

ОДС филиалов ОАО «Тюменьэнерго»

ОДГ (РДП) филиалов ОАО «Тюменьэнерго»

численность

персонала

(план/факт), чел.

количество

ОДС ПО (ПЭС)

численность

персонала

(план/факт), чел.

количество

ОДГ (РДП) РЭС

численность

персонала

(план/факт), чел.

Нижневартовские ЭС

0

1

11/11

4

28/28

Нефтеюганские ЭС

0

1

6/6

0

0

Сургутские ЭС

0

1

6/6

1

7/7

Когалымские ЭС

0

1

5/5

1

6/6

Урайские ЭС

0

1

5/5

1

5/5

НП «Энергокомплекс»

0

1

5/5

1

5/5

Ноябрьские ЭС

0

1

7/7

2

12/12

Северные ЭС

0

1

6/5

2

9/9

Тюменские РС

0

4

30/29

19

112/109

ЦДС ОАО «Тюменьэнерго»

12/12



Итого
по ОАО «Тюменьэнерго»

12/12

12

81/79

31

184/181


Наряду с ОДС в структуре ОТУ присутствуют оперативно-диспетчерские группы (ОДГ) и районные диспетчерские пункты (РДП). Существующая структура оперативно-технологического управления ОАО «Тюменьэнерго» является оптимальной для обеспечения надежного функционирования распределительного электросетевого комплекса Тюменской энергосистемы.

В управлении диспетчеров ОДС, РДП филиалов ОАО «Тюменьэнерго» находятся:

  • 48 ВЛ 220 кВ, в том числе на объектах ЕНЭС;
  • 604 ВЛ 110 кВ;
  • 364 ВЛ 35 кВ;
  • оборудование 220 кВ и их устройства РЗА на 6 объектах;
  • оборудование 110 кВ и их устройства РЗА на 625 объектах;
  • оборудование 35 кВ и их устройства РЗА на 251 объектах.

В ведении диспетчеров ОДС, РДП филиалов ОАО «Тюменьэнерго» находятся:

  • 144 ВЛ 220, 500 кВ, в том числе на объектах ЕНЭС;
  • 26 ВЛ 110 кВ;
  • оборудование 500 кВ на 16 объектах ЕНЭС;
  • оборудование 220 кВ и их устройства РЗА на 70 объектах ЕНЭС;
  • оборудование 110 кВ и их устройства РЗА на 130 объектах;
  • оборудование 35 кВ и их устройства РЗА на 251 объектах.

Всего в оперативном управлении и ведении 831 ПС, из них 253 ПС иных собственников.

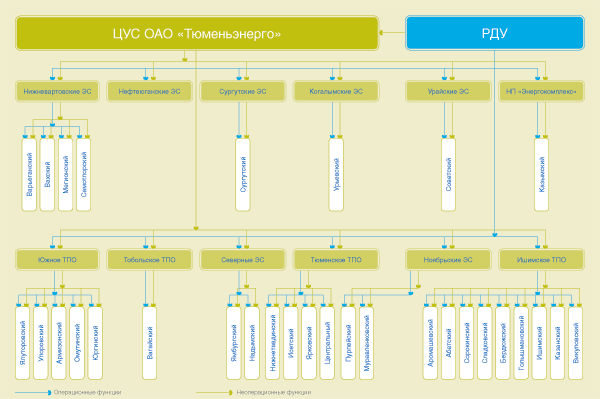

Структура оперативно-технологического управления ОАО «Тюменьэнерго»
Работа с персоналом

Проводится работа с оперативным персоналом: проработка технологических нарушений, техучеба персонала, анализ аварийных отключений и действий оперативного персонала, анализ инструктивных и других материалов.

В 2009 году проведено 11 общесетевых противоаварийных тренировок по вводу графиков временного отключения потребления электрической энергии (мощности) при участии филиала ОАО «ФСК ЕЭС» – МЭС Западной Сибири, ОАО «ТЭК», филиала ОАО «СО ЕЭС» «Тюменское РДУ», крупных потребителей электрической энергии.

Дополнительно проведено 34 тренировки-учения с региональными органами МЧС России, администрациями городов и органами исполнительной власти субъектов РФ.

В результате проводимой работы с оперативным персоналом наблюдается снижение количества технологических нарушений, связанных с ошибками персонала (число инцидентов по сравнению с 2008 г. снизилось на 9,7 %, недоотпуск снизился на 32,3 %).

Технологическое оснащение ДП ЦУС, ОДС

1. Введен в эксплуатацию новый программный комплекс АСУРЭО, предназначенный для работы с заявками на изменение технологического режима работы или эксплуатационного состояния объектов электросетевого хозяйства ОАО «Тюменьэнерго». ПК АСУРЭО предназначен для формирования базы данных оборудования филиалов ОАО «Тюменьэнерго», синхронизации базы данных оборудования между филиалами, ИД ОАО «Тюменьэнерго», ЦУС «МЭС Западной Сибири», филиалом ОАО «СО ЕЭС» «Тюменское РДУ», а также осуществлять контроль за прохождением заявок.

2. Введен в опытную эксплуатацию новый программный комплекс для расчетов режимов КОСМОС.

3. В филиале «Нефтеюганские электрические сети» введен в опытную эксплуатацию программно-технологический комплекс PSIcontrol.
